Почему насос нагревается даже при нормальном давлении

Манометр показывает привычное давление, вода поступает к щётке, но корпус насоса становится всё горячее. Значит ли это, что насос неисправен? Не обязательно. Однако нормальное давление ещё не подтверждает, что оборудование работает в допустимом режиме.

Для диагностики нужно учитывать продолжительность работы, фактический расход воды, вентиляцию, работу байпаса и частоту запусков. Важно также различать нагрев электродвигателя и нагрев насосной части: причины могут быть разными.

Что показывает манометр — и чего он не показывает

Манометр измеряет давление в точке подключения. По одной стрелке нельзя определить расход воды, температуру двигателя или количество жидкости, которое возвращается через байпас.

Поэтому ситуация «давление нормальное, а насос перегревается» вполне возможна. Например, значительная часть потока может циркулировать по короткому контуру, пока к потребителю поступает небольшой объём воды. Продолжительная работа в байпасе способна вызывать избыточный нагрев.

Для WFP-систем практический вывод простой: оценивать нужно не только давление возле насоса, но и реальную подачу воды к щётке. При сравнении показаний учитывайте также место установки манометра.

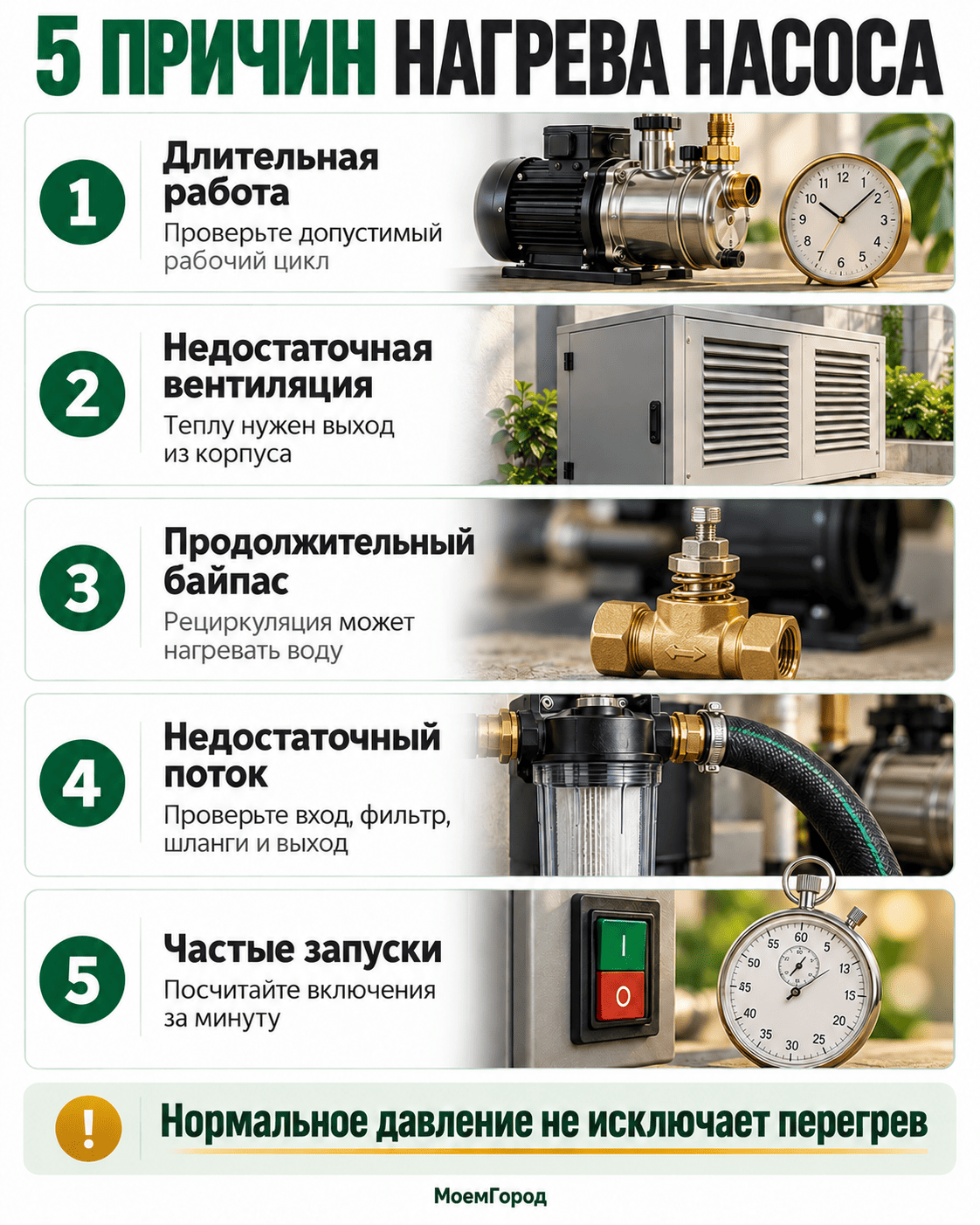

1. Продолжительная работа: подходит ли насос для такого режима?

Не каждый насос рассчитан на непрерывную работу в течение всей смены. В документации могут быть указаны непрерывный или повторно-кратковременный режим, ограничения по нагрузке и условия охлаждения.

Например, Pentair указывает, что насосы SHURflo серии 2088 могут использоваться в разных режимах при соблюдении соответствующих условий. Конкретные тепловые ограничения и рабочие характеристики необходимо проверять по техническому листу выбранной модели. Одного названия серии недостаточно.

Перед работой на большом объекте уточните:

• допускается ли длительная работа при вашем давлении и расходе;
• предусмотрены ли обязательные паузы;
• какая температура окружающего воздуха разрешена;
• какие требования предъявляются к установке и охлаждению.

Универсальный совет «работать 20 минут, затем отдыхать 10» здесь не подходит. Рабочий цикл должен соответствовать конкретному оборудованию и условиям его применения.

2. Температура корпуса: горячий — ещё не диагноз

Оценка рукой ненадёжна и может закончиться ожогом. Кроме того, температура наружного корпуса не равна температуре обмоток двигателя или воды внутри насосной части.

Полезнее измерять температуру в одинаковых точках и фиксировать условия: сколько времени насос работает, какая температура воздуха, какое давление и расход. Для измерений можно использовать подходящий контактный датчик или пирометр.

У пирометра есть особенность: блестящий металл обладает низкой излучательной способностью и может давать ошибочные показания без правильной настройки прибора. Учитывайте материал поверхности, размер измеряемого участка и инструкцию измерительного прибора.

3. Вентиляция: насосу нужно отдавать тепло

Даже исправный двигатель нагревается сильнее, если тепло остаётся внутри тесного корпуса. Проверьте закрытый отсек тележки, нагретый солнцем автомобиль, вещи вокруг двигателя и перекрытые вентиляционные отверстия.

Pentair требует устанавливать SHURflo в сухом, достаточно проветриваемом месте. При размещении в кожухе может потребоваться дополнительное охлаждение двигателя.

При этом дополнительный вентилятор не исправляет превышение рабочего цикла или неправильную гидравлическую схему. Сначала нужно определить источник нагрева.

4. Байпас: давление ограничено, но тепло продолжает выделяться

Байпас направляет часть потока в обход основного потребителя. Его назначение и допустимая продолжительность работы зависят от конструкции насоса.

У некоторых мембранных SHURflo внутренний байпас предусмотрен для работы при небольшом расходе и помогает уменьшить частые включения и выключения. Это штатная функция определённых моделей, а не универсальный признак неисправности.

Однако постоянная циркуляция по короткому контуру способна нагревать воду. Cat Pumps предупреждает: частая или продолжительная работа в байпасе повышает температуру жидкости и может вызвать преждевременный выход уплотнений из строя.

Не все байпасные клапаны предназначены для постоянного регулирования расхода. Например, в инструкции Fluid-o-Tech для серии TM/TH клапан описан как защита от превышения установленного давления; использовать его как регулятор потока запрещено. Для других моделей назначение клапана нужно проверять отдельно.

При диагностике выясните, куда возвращается вода, как долго действует перепуск и предусмотрен ли такой режим производителем. Возврат в бак также требует учёта его объёма и температуры воды.

Наличие байпаса не означает разрешения оставлять любой насос работающим с закрытым выходом. Для объёмных насосов особенно важно наличие предусмотренной изготовителем защиты от превышения давления.

5. Недостаточный поток: отдельный сценарий диагностики

Продолжительная работа с достаточной подачей и работа почти без расхода — разные ситуации. В первом случае проверяют допустимую длительность нагрузки и охлаждение. Во втором — выясняют, почему вода не проходит через систему в необходимом количестве.

• Недостаток воды на входе: низкий уровень в баке, загрязнённый фильтр, пережатый шланг, подсос воздуха.
• Ограничение расхода на выходе: закрытый кран, засорённые форсунки, неподходящий диаметр трубок.
• Перепуск: вода движется внутри системы, но полезная подача мала.

Требования зависят от типа насоса. Например, Franklin Electric предупреждает для насосов MH/MHSP: длительная работа ниже минимально допустимого расхода может привести к опасному перегреву. Нельзя автоматически переносить допустимые режимы мембранного насоса на центробежный.

Малый расход и сухой ход тоже не одно и то же. Проверять наличие воды и условия на входе необходимо отдельно. Способность отдельных моделей переносить сухой ход не является общим свойством всех насосов.

6. Частые запуски: короткая работа тоже бывает тяжёлой

Насос работает несколько секунд, выключается и сразу запускается снова. Кажется, что он регулярно отдыхает, но такое переключение может создавать неблагоприятный режим.

В руководстве SHURflo 5000 описано быстрое циклирование: при малом расходе насос восстанавливает давление быстрее, чем потребитель расходует воду. Производитель предупреждает о возможности повреждения при таком режиме.

Зафиксируйте число запусков за минуту и проверьте, когда они возникают: при открытой щётке, после перекрытия воды или даже без водоразбора. Затем сопоставьте наблюдения с инструкцией. Единого допустимого числа запусков для всех моделей нет.

Гидроаккумулятор, изменение схемы управления или подбор другого насоса могут быть решениями, но выбирать их нужно после выяснения причины. Произвольная регулировка реле давления способна создать новую перегрузку.

Два сценария, которые важно различать

Эти сценарии могут сочетаться: например, насос продолжительно работает в закрытом отсеке и одновременно перепускает значительную часть воды. Поэтому обнаружение одной причины не отменяет проверки остальных условий.

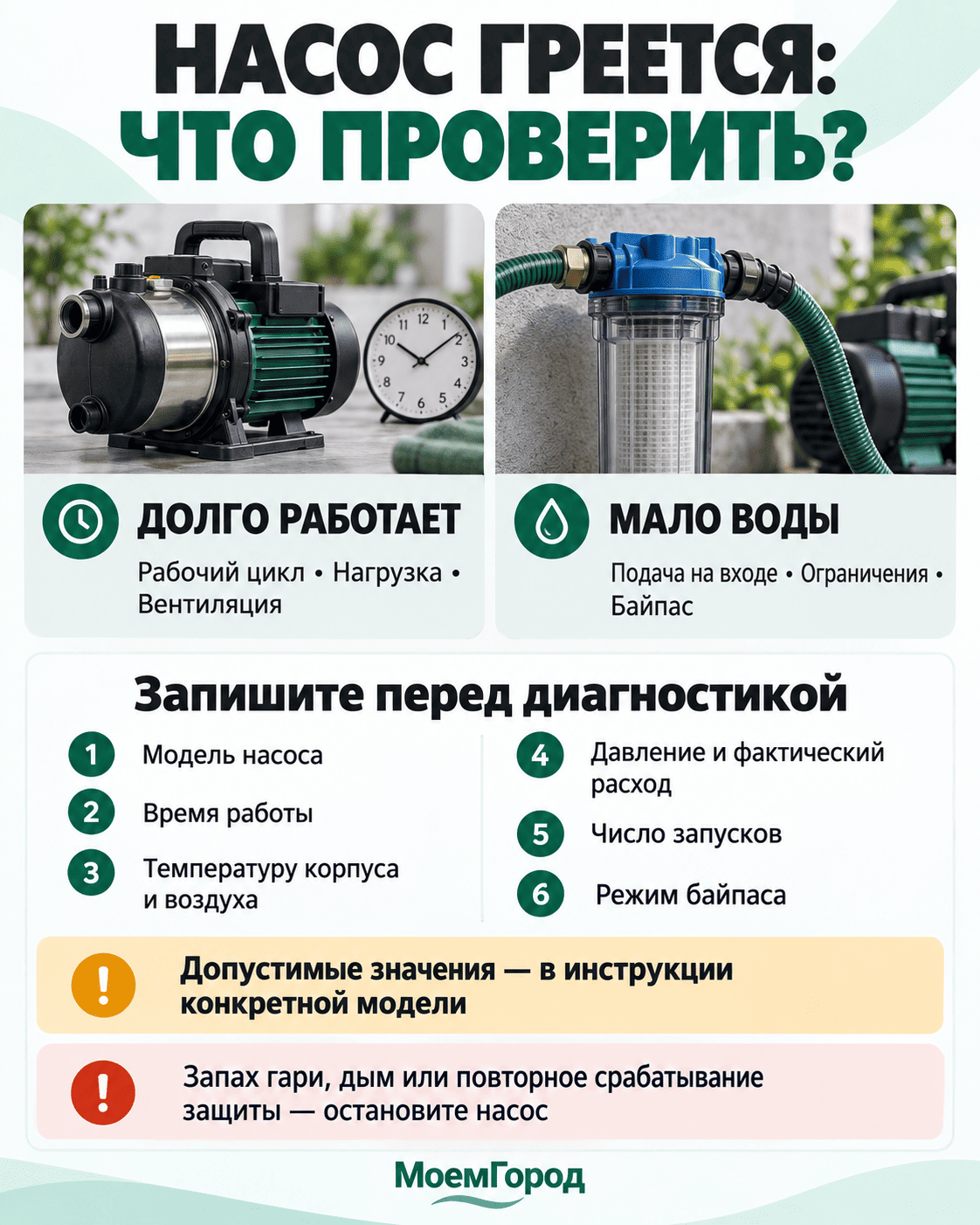

Как организовать проверку

1. Определите модель насоса и двигателя. Найдите рабочий режим, допустимые температуры, ток и требования к потоку.
2. Запишите условия появления нагрева. Время работы, температуру воздуха, состояние водоразбора и настройки управления.
3. Измерьте температуру двигателя и насосной части отдельно. Сравнивайте результаты в одинаковых точках при сопоставимых условиях.
4. Проверьте фактический расход. Если это допускает схема установки, измерьте объём воды за известное время на рабочем выходе. Для пересчёта используйте формулу: расход в л/мин = объём в литрах × 60 / время в секундах. Не разъединяйте соединения под давлением.
5. Учтите особенности RO-системы. Расход через насос нельзя оценивать только по объёму очищенной воды: необходимо учитывать концентрат, рециркуляцию и расположение насоса в схеме.
6. Проверьте входную линию и вентиляцию. Уровень воды, фильтр, шланги, герметичность соединений и отвод тепла.
7. Проследите работу байпаса и посчитайте запуски. Отметьте, что происходит при открытом и закрытом водоразборе, не создавая запрещённых инструкцией режимов.
8. Проверьте питание под нагрузкой и потребляемый ток. Учитывайте напряжение непосредственно на насосе, состояние проводов и контактов. Измерения, требующие доступа к опасному напряжению, поручите специалисту.

Это порядок сбора данных, а не основание продолжать работу при явных признаках неисправности. Если после проверки режима, потока и охлаждения нагрев остаётся ненормальным, необходима диагностика двигателя и насосной части в сервисе.

Когда насос нужно остановить

Не следует ждать, что защита будет регулярно отключать насос вместо соблюдения рабочего режима. У некоторых SHURflo после остывания она автоматически восстанавливается, и двигатель может запуститься без предупреждения.

Перед обслуживанием отключите питание, исключите случайный запуск и безопасно сбросьте давление. Не отключайте защитные устройства для продолжения работы.
