История телескопических штанг для мытья окон: от первых шестов до Water Fed Pole
История телескопических штанг для мытья окон: от первых шестов до Water Fed Pole
Современная карбоновая WFP-штанга кажется естественным инструментом профессионального мойщика окон: телескопические секции, быстродействующие зажимы, щетка, шланг и очищенная вода позволяют работать на высоте нескольких этажей, оставаясь на земле. Но эта технология появилась не в один момент. Она сформировалась на пересечении нескольких инженерных направлений — удлинительных рукояток, телескопических труб, щеток с подачей жидкости, новых композитных материалов и систем водоподготовки.
Важно о термине «изобретатель». У современной Water Fed Pole нет одного бесспорного изобретателя всех составляющих технологии. Телескопические механизмы и щетки с подачей воды существовали раньше специализированных WFP-систем. Поэтому в статье отдельно отмечены документально подтвержденные патенты и более поздние коммерческие разработки, а маркетинговые заявления производителей не выдаются за универсально признанный исторический факт.
До телескопических штанг: к окну нужно было добраться физически

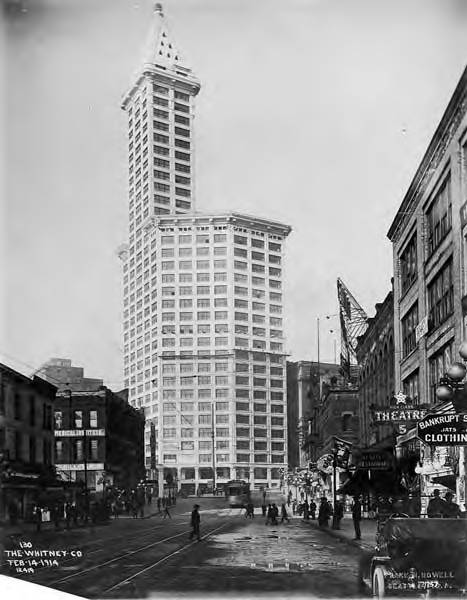

Пока здания оставались сравнительно невысокими, наружные окна можно было обслуживать с лестницы, из открывающейся створки или с помощью простой длинной рукоятки. Рост многоэтажной архитектуры в конце XIX и начале XX века резко усложнил задачу: мойщикам пришлось использовать страховочные пояса, подвесные площадки, люльки, леса и другие средства доступа непосредственно к фасаду.
С инженерной точки зрения будущая WFP должна была решить другую задачу: не доставить человека к стеклу, а доставить к стеклу сам инструмент. Именно поэтому история WFP тесно связана с развитием длинных и телескопических рукояток.
От длинной рукоятки к телескопической конструкции
Простая длинная рукоятка увеличивает рабочий радиус, но неудобна при транспортировке и хранении. Телескопический принцип решает эту проблему: несколько труб различного диаметра входят одна в другую, позволяя менять длину инструмента без сборки большого количества отдельных деталей.
Такой принцип применялся во множестве отраслей и сам по себе не является уникальным изобретением оконной индустрии. Профессиональная телескопическая штанга для окон — это специализированная реализация общей механической идеи: легкие вложенные секции, надежная фиксация длины и возможность точно управлять рабочей головкой на расстоянии.
Подробнее о современных типах конструкции можно прочитать в материале «Руководство по телескопическим штангам».
Щетка, через которую подается вода: важный предшественник WFP
Вторая важная линия развития — так называемые fountain brushes, или щетки с подачей жидкости. Они появились задолго до современных систем очистки стекла деионизированной водой.
Один из хорошо документированных примеров — американский патент US2584630A «Window washing fountain brush» Марка Сосса (Mark Soss). Заявка была подана 12 ноября 1946 года, а патент опубликован 5 февраля 1952 года. В конструкции предусматривались отдельные запасы воды и жидкого мыла и управление их подачей к щетке.
Этот патент нельзя называть патентом на современную WFP-штангу: устройство предназначалось прежде всего для ручной мойки автомобильных окон и подобных поверхностей. Но он наглядно показывает, что идея подавать воду непосредственно к рабочей щетке уже существовала.
1950-е: Irv Tucker и коммерческое развитие Water Fed Pole
Наиболее часто с ранней коммерческой историей WFP связывают американского предпринимателя Irv Tucker. Исторические материалы о Tucker сообщают, что в начале 1950-х годов его компания развивала изделия из алюминия, а в 1955 году на потребительском рынке появился комплект для мойки автомобиля и дома с штангой примерно 3–6 футов, шлангом и щеткой.
В 1960-х годах концепция стала применяться коммерчески — для мойки окон школ, больниц, университетских кампусов и других объектов. В отраслевых исторических материалах эта линия считается одним из основных предшественников профессиональной Water Fed Pole.
Почему встречаются даты 1955 и 1957? Сторонние исторические материалы о Tucker указывают 1955 год как появление потребительского car & home washer kit. Современная Tucker USA заявляет, что компания «invented water-fed in 1957». Корректнее воспринимать эти даты как разные этапы коммерческого развития системы, а не пытаться свести всю историю к одной точке.
Эволюция материалов: от металла к стекловолокну и карбону
Увеличение длины штанги сразу выявило две взаимосвязанные проблемы — массу и прогиб. Чем дальше рабочая головка находится от рук оператора, тем заметнее становится каждый лишний грамм на верхнем конце и тем сложнее контролировать щетку.
Алюминий
Алюминиевые трубы оказались значительно удобнее тяжелых стальных конструкций: они легче, технологичны в производстве и устойчивы к обычной коррозии. На протяжении многих лет алюминий был одним из основных материалов профессиональных штанг.
Стекловолокно
Стеклопластик позволил дополнительно снизить массу и дал производителям новый класс композитных труб. Его важное практическое преимущество — возможность создавать недорогие секционные системы, однако на большой рабочей длине стекловолоконные секции заметно уступают качественному карбону по жесткости.
Карбон
Углеродное волокно стало ключевым материалом современных профессиональных WFP-штанг благодаря сочетанию низкой массы и высокой продольной жесткости. Для оператора это означает меньшее раскачивание верхних секций, более точное позиционирование щетки и меньшую нагрузку при длительной работе.
| Материал | Сильные стороны | Ограничения | Типичное применение |
|---|---|---|---|
| Алюминий | Прочность, доступность, технологичность | Большая масса по сравнению с современными композитами; электропроводность | Традиционные телескопические штанги и небольшая/средняя высота |
| Стекловолокно | Доступная цена, коррозионная стойкость | Больший прогиб при значительном вылете | Начальные и универсальные WFP-системы |
| Гибридный композит | Компромисс стоимости, массы и жесткости | Обычно уступает высококачественному карбону по жесткости | Средняя рабочая высота |
| Карбон | Низкая масса, высокая жесткость, точное управление | Более высокая стоимость; углеродное волокно электропроводно | Профессиональная работа на большой высоте |
Когда штанга встретилась с «чистой водой»
Сама подача водопроводной воды к щетке еще не решала проблему качественного высыхания стекла. Растворенные минеральные вещества могут оставаться на поверхности после испарения воды. Поэтому современная WFP стала по-настоящему эффективной, когда штанги объединили с технологиями получения воды с очень низким содержанием растворенных веществ.
На практике для этого применяются обратный осмос (RO), деионизация (DI) или их сочетание. После удаления растворенных примесей стекло можно тщательно промыть очищенной водой и оставить высыхать естественным образом.
На сайте МоемГород подробнее об этом рассказывают описание метода Water Fed Pole, руководство по WFP-оборудованию и TDS-калькулятор для сравнения водоподготовки.
2000-е и далее: WFP становится отдельной инженерной системой
К началу XXI века профессиональная WFP уже представляла собой не просто длинную трубу со шлангом. Производители начали оптимизировать каждый компонент системы: форму секций, зажимы, расположение шланга, шарнир головки, форсунки, щетки и способы управления потоком воды.
Хорошая иллюстрация зрелости отрасли — британский патент GB2450312B «Window cleaning water fed pole» Питера Фогвилла (Peter Fogwill). Заявка была подана 27 апреля 2007 года. Классификация патента прямо включает телескопические системы и фиксацию телескопических труб.
Еще более показателен патент GB2549812A «Window cleaning pole», поданный Ionic Systems Ltd в 2016 году, изобретатель — Craig Mawlam. В нем описана система из телескопических секций с некруглым профилем, препятствующим взаимному вращению секций; в качестве одного из вариантов указан каплевидный профиль. Это уже не попытка «изобрести WFP заново», а инженерная работа над конкретными недостатками существующих круглых телескопических штанг.
Идею ограничения вращения секций сегодня можно встретить и в современных коммерческих системах. Отдельный материал МоемГород посвящен антиповоротным штангам Aquafactor OVA8 и TRIADA.
Хронология развития
Высотная мойка окон в основном требует физического доступа к фасаду: лестниц, страховочных систем, лесов и подвесных площадок.
В патентной литературе фиксируются многочисленные варианты fountain brush — щеток с резервуаром или внешней подачей жидкости. Это важная техническая линия, предшествующая современным водоподающим щеткам.
Mark Soss подает заявку на US2584630A «Window washing fountain brush» в 1946 году; патент публикуется в 1952-м.
По историческим материалам Tucker, Irv Tucker выводит на потребительский рынок комплект для мойки автомобиля и дома с 3–6-футовой штангой, шлангом и щеткой.
Современная Tucker USA использует 1957 год как дату изобретения своей water-fed системы. Эту дату корректно рассматривать как часть собственной истории бренда.
Система Tucker переходит от бытового рынка к коммерческому применению: школы, больницы, университетские кампусы и другие крупные объекты.
В Великобритании Water Fed Pole начинает активнее сочетаться с профессиональной водоподготовкой. Именно чистота воды становится ключом к высыханию стекла без минеральных пятен.
Стекловолокно, карбон, специализированные зажимы и легкие щетки становятся стандартными направлениями развития профессиональных WFP.
Peter Fogwill подает британскую заявку на «Window cleaning water fed pole», позднее опубликованную как GB2450312A и выданную как GB2450312B.
Ionic Systems Ltd патентует решение с некруглыми телескопическими секциями и интегрированными элементами подачи воды — GB2549812A.
Развитие идет в сторону более легких и жестких карбоновых труб, уменьшения диаметра секций, антиповоротных профилей, эргономичных зажимов, облегченных щеток и более точного управления подачей воды.
Что определяет качество современной WFP-штанги
Максимальная длина — только один из параметров. На реальном объекте профессионал оценивает систему по совокупности характеристик.
Масса и баланс
Чем меньше масса верхних секций, щетки и адаптера, тем меньше изгибающий момент и тем легче работать в течение длительного времени.
Жесткость
На большой высоте избыточный прогиб затрудняет точное управление щеткой. Поэтому материал и конструкция секций часто важнее небольшой разницы в общей массе.
Диаметр и форма профиля
Компактная нижняя секция удобнее для хвата, а профилированная форма может уменьшить нежелательное вращение телескопических элементов относительно друг друга.
Зажимы
Хороший clamp должен быстро открываться, надежно удерживать секцию, позволять корректировать усилие при износе и не повреждать композитную трубу.
Щетка, форсунки и управление водой
Даже самая жесткая штанга не работает отдельно от остальной системы: распределение воды, масса щетки, угол головки и возможность быстро перекрывать поток напрямую влияют на производительность.
Главная идея пережила все поколения конструкции: вместо того чтобы поднимать человека к окну, система поднимает к стеклу инструмент и воду. Материалы, зажимы и водоподготовка стали гораздо совершеннее, но именно этот принцип остается основой современной технологии Water Fed Pole.
Источники и патенты
- US2584630A — Window washing fountain brush, Mark Soss . Заявка: 12.11.1946; публикация: 05.02.1952.
- GB2450312B — Window cleaning water fed pole, Peter Fogwill . Приоритет и подача заявки: 27.04.2007.
- GB2549812A — Window cleaning pole, Craig Mawlam / Ionic Systems Ltd . Приоритет: 19.09.2016; публикация: 01.11.2017.
- Aquafactors — Water Fed Poles: A Brief History . Исторический обзор Tucker Pole, коммерческого применения и внедрения водоподготовки в Великобритании.
- Tucker USA — историческое заявление бренда о Water Fed Pole . Используется как источник позиции самой компании о дате 1957 года.
- Wikimedia Commons — Smith Tower, Seattle, 1914 . Историческая фотография фасадного доступа; Public Domain.

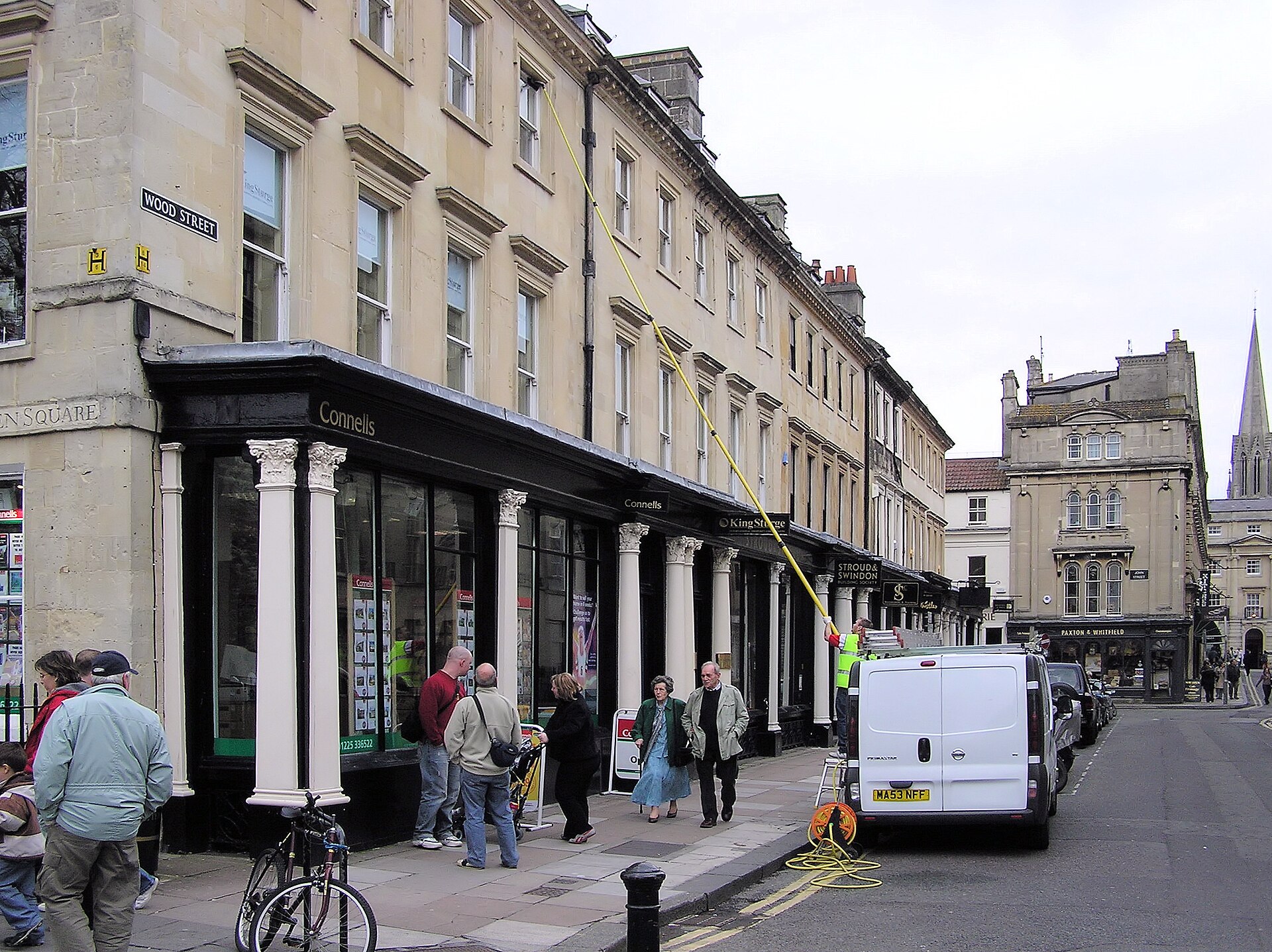

- Wikimedia Commons — Window cleaning with a pole in Bath, 2005 . Фото Adrian Pingstone; Public Domain.
